铣刨-清理一体机上线

沥青路面铣刨清理一体机(以下简称一体机)，是一款陕西万里路面养护设备有限公司开发的数种专利产品之一，是一种设计概念与采用的技术都比较领先的养路机械。

一体机能对路面病害缺陷进行铣削加工、为下一步修补做好准备，同时能利用气流输送原理，收集清理路面实施修补工艺过程中产生的碎料。

一体机有几个与众不同的特点：

1、具有水平铣刨装置和垂直铣刨装置，可以根据路面修补工艺要求，加工出矩形或圆形坑槽。

2、可以使用自带的起吊装置方便地更换铣刨装置。

3、碎料收集装置可以快速收集铣刨过程中产生的灰尘与碎料。

4、工作过程采用喷雾、二次除尘技术，使粉尘污染降低到最低限度，有利于环境保护。

5、采用电控与仪表系统对铣刨过程及碎料收集进行操作，自动化程度比较高。

下面对一体机主要结构性能做一简单介绍。

一、技术参数

1、采用水平铣刨装置时

铣刨毂横向调整范围： 1260mm

铣刨深度：100mm

铣刨宽度：500mm

铣刨纵向长度：1000mm

2、采用圆形坑槽铣装置时

铣刨深度：120mm

配装直径：500mm的刀盘

3、副发动机功率：    75kW

4、沉降箱有效容积：    3立方米

游动吸管吸入粒度：≤30mm

5、外形尺寸(长×宽×高)    7200×2000×2860

6、总重量：    3626kg(不含风机、行走装置、离合器等重量)

二、主要部件及功能

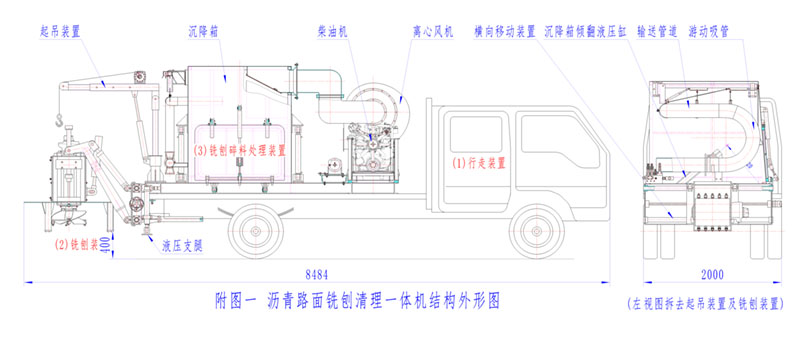

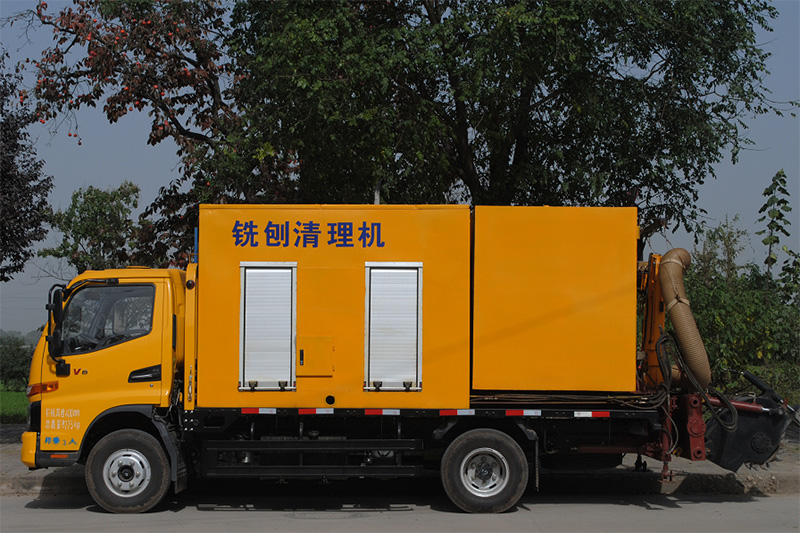

一体机外形见附图1，主要由行走装置(1)、铣刨装置(2)、铣刨碎料处理装置(3)三个部分组成。

1、行走装置

XQ沥青路面铣刨清理一体机可以借助机动灵活的行走装置(1)进行快速转场或现场移动。

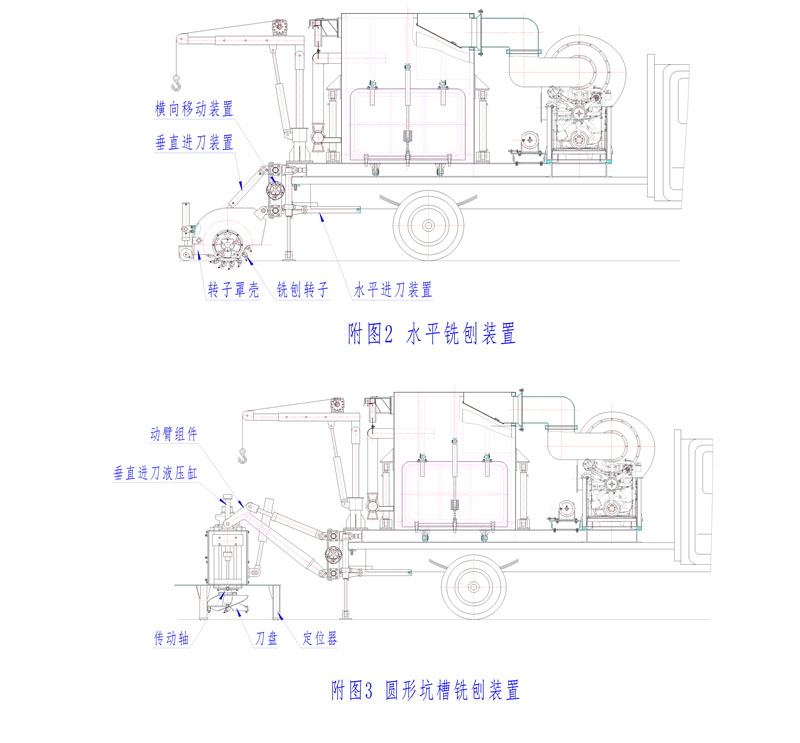

2、铣刨装置(见附图2 、附图3)

一体机具有水平铣刨装置与立式圆形坑槽铣刨装置，位于行走装置的后端，可以分别加工出矩形或圆形坑槽。

水平铣刨装置，由铣刨转子、转子罩壳、水平进刀装置、垂直进刀装置及横向移动装置组成。

立式铣刨装置，由刀盘、传动轴、定位器、垂直进刀液压缸、动臂组件等组成 。

3、液压支腿：主要用来平衡铣刨转子完成水平铣刨时沥青路面产生的反作用力、同时减少振动增强整机的稳定性。在进行铣刨作业前，必须放下液压支腿。

4、铣刨碎料处理装置

铣刨碎料处理装置由游动吸口、输送管道、沉降箱、气体动力源等部分组成。

游动吸口与输送管道可以灵活收集铣刨碎料，分离装置即沉降箱，可使铣刨碎料与气体分离，随后在倾翻液压缸的作用下可以卸下收集的沥青碎料。

气体动力源主要由柴油机及其拖动的离心风机组成，高速旋转的风机使系统产生负压和强大的气流，干净彻底的收集铣刨碎料，为下道工序创造好的条件。

本产品适于收集沥青碎料粒径的范畴：从较细小的砂粒式沥青混凝土AC-5到较粗大的粗粒式沥青混凝土AC-30。

一体机对路面病害缺陷加工快速规范，碎料收集高效，现场清理彻底。

三、电控与仪表系统

一体机采用电控与仪表系统对铣刨过程及碎料收集进行操作，自动化程度比较高，用户使用起来方便自如。

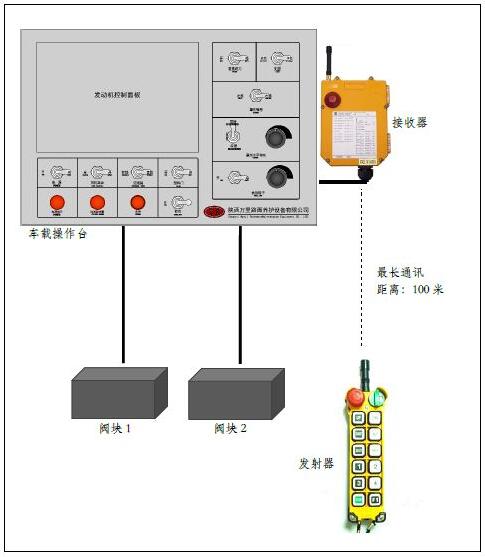

一体机电气控制系统由手持遥控器、车载操作台及线束组成，如下图：

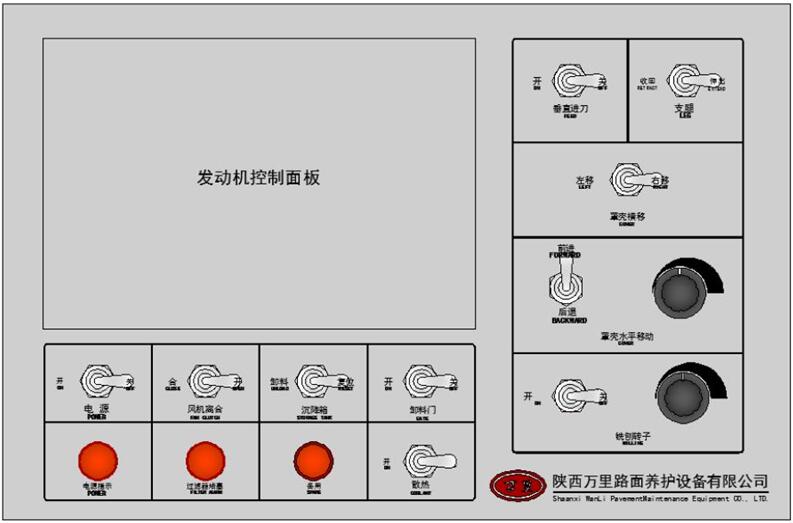

1、车载操作台

操作台主要实现信号传输和逻辑控制。外围开关、阀组通过电缆接入车载操作台，进行电气逻辑控制，主要实现对一体机的发动机控制、铣刨罩壳移动、铣刨转子、垂直进刀和支腿收放、风机、沉降箱、料门的控制。见下图：

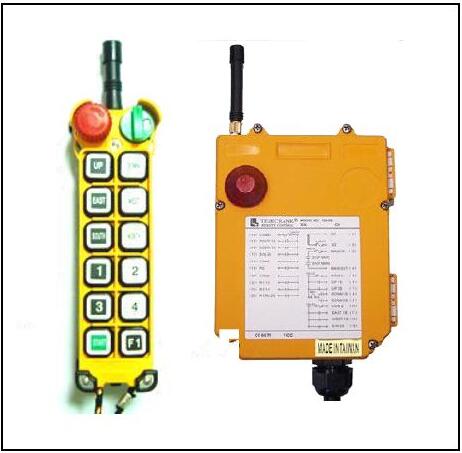

2、手持遥控盒

主要实现一体机的支腿控制、铣刨罩壳移动、铣刨转子、垂直进刀、风机、沉降箱、料门的控制。遥控盒便于操作者就近对设备进行操作和管控，有利于人身安全，其最大操作距离为100米。其外形见下图：
